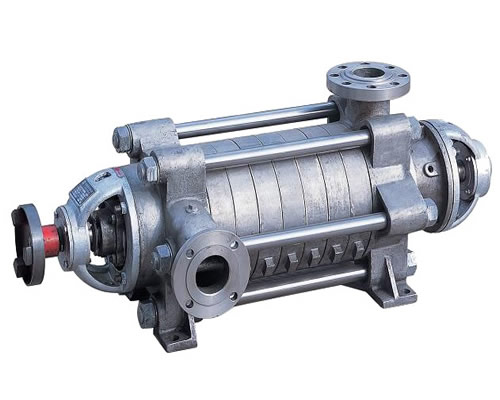

D、DF、DY、DM型不銹鋼多級泵概述
該系列泵系節段式多級離心泵，采用了國家推薦使用的高效節能水力模型，具有高效節能、性能范圍廣、運行安全平穩、低噪音、長壽命、安裝維修方便等優點；通過改變泵的材質、密封形式和增加冷卻系統，可輸送熱水、油類、腐蝕性和含磨料的介質等。
D型泵供輸送不含固體顆粒、溫度不高于80℃的清水或物理化學性質類似于清水的液體，適應于礦山和城市給排水工程使用。
DM型泵供輸送固體顆粒含量不大于1.5%的中性礦水（粒度小于0.5毫米）及類似的其它污水，被輸送介質的溫度不高于80℃，適于鋼鐵廠、礦山排水、污水輸送等場合。
DF型泵供輸送溫度為-20℃～105℃，不含固體顆粒，有腐蝕性的液體。
DY型泵用于輸送不含固體顆粒，溫度為-20℃～150℃，粘度小于120厘沲的油類和石油產品。
以上各型泵的進口允許壓力均不超過0.6Mpa
D、DF、DY、DM型多級泵參數范圍:
流量:3.75~840m3/h
揚程:19~680m
D、DF、DY、DM型多級泵型號說明:
D(DM,DF,DY)450-60X4
D-多級臥式離心泵
DM-多級耐磨離心泵
DF-多級耐腐蝕離心泵
DY-多級離心油泵
450-泵設計點流量為450 m3/h
60-泵單級設計點揚程為60m
4-泵的級數為4
125D25X5
125-泵進口直徑為125mm
D-多級離心泵
25-泵單級設計點揚程為25m
5-泵的級數為5
D、DF、DY、DM型多級泵結構說明:
D,DM,DF,DY型泵主要由固定部分、轉子部分、軸承和軸封四大部分組成:
1,固定部分主要由吸入段、中段、吐出段、和導葉等組成,用穿杠將各段拉緊,構成工作室。D、DM、DF、DY型泵吸入口為水平方向,出口垂直向上;DG型泵出入口均均垂直向上,根據需要也可生產出入口垂直向上方向或出入口水平方向。
2,轉子部分主要由軸、葉輪、平衡盤和軸套等組成。軸將動力傳遞給葉輪使其工作;平衡盤用來平衡軸向力;軸上裝有可更換的軸套以保護軸。
3,軸承部分主要由軸承體、軸承和軸承壓蓋等組成。除85-67、155-67、600-60型泵采用滑動軸承、稀油潤滑外,其余型泵均采用滾動軸承、干油潤滑。
4, 軸封部分一般采用軟填料密封,主要由進水段和尾蓋上的密封函體、填料、擋水圈等組成。密封腔內通入有一壓力的水,起水封、水冷和水潤滑作用。D型泵水封水一般來源于泵內的壓力水,DM、DF、DY型泵來源于泵內的壓力水或外部供水。DM、DF、DY型泵較多采用機械密封。
傳動泵通過彈性聯軸器由原動機直接驅動。從原動機端看泵,泵為順時針方向旋轉。
D、DF、DY、DM型多級泵選型說明:
1,泵的性能參數見泵的性能表,表中所列參數為一個大氣壓下常溫清水的試驗性能,輸送油類等粘度大的介質時,需要進行性能換算。
2,訂貨時需要注明泵的型號、參數、以及輸送介質的密度、溫度、粘度、腐蝕性等。
3,如實際要求參數與性能表不符,本公司根據要求設計制造。
D、DF、DY、DM型多級泵材質:
注:材料可根據用戶要求選配。
